Caisson de basses actif (suite)

  Etapes de construction

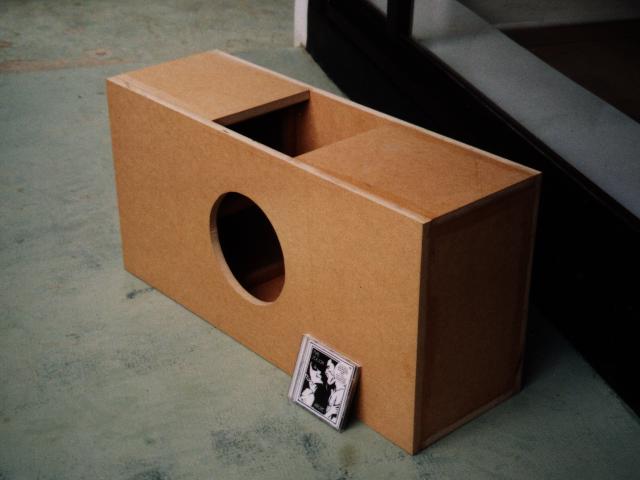

Assemblage du caisson interne

Commencer par faire un assemblage à blanc du caisson, afin de vérifier que les dimensions des panneaux sont bonnes.
Evider les deux panneaux de renfort intérieur avec une scie sauteuse.
Assembler les panneaux avec de la colle à bois : poser le panneau du fond par terre, et coller les panneaux latéraux et intérieurs. S'assurer que tout est bien 'carré'. Utiliser des objets lourds et des serre-joints pour assurer un bon contact entre les parties collées.
Une fois l'assemblage sec, le retourner, et découper un cercle de 221mm de diamètre au centre du panneau du fond, à l'aide d'une scie sauteuse. Ce 'trou' devra accueillir le haut-parleur.
Nettoyer le caisson des cochonneries laissées précédemment, et siliconner les jointures intérieures afin d'obtenir une étanchéité parfaite.
Coller le panneau supérieur, et siliconner les jointures intérieures (gymnastique !).

Assemblage des panneaux extérieurs

Une fois de plus, commencer par faire un assemblage à blanc du caisson, afin de vérifier que les dimensions des panneaux sont bonnes.
Plaquer les champs au fer à repasser, puis teinter les panneaux si le bois utilisé le nécessite.
Découper le panneau du fond pour permettre au haut-parleur de sortir. Le haut-parleur Peerless a besoin d'un trou d'au moins 257mm de diametre. Prévoir assez large (au moins 30cm). Attention, car le trou n'est pas au centre du panneau, mais décalé de 2.5cm vers le fond.
Coller le panneau du fond et vérifier l'alignement des trous.
Fixer les pieds (ou les roulettes), une fois le collage sec.

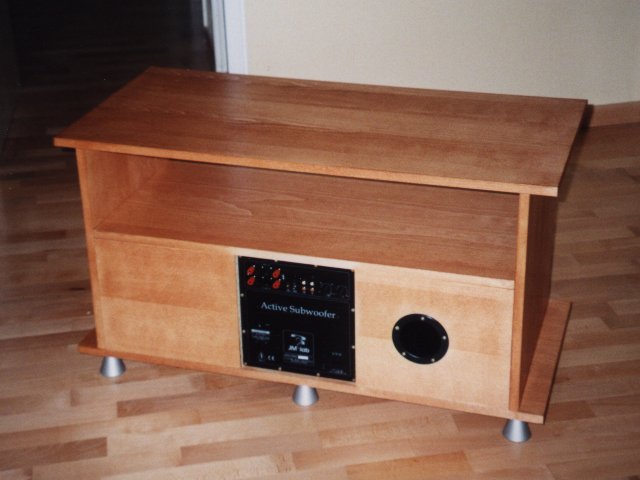

Retourner le caisson, et fixer les panneaux arrières.
Il faut maintenant percer un trou de 9.4cm de diamètre au milieu d'un des deux panneaux arrière pour permettre le passage de l'évent. Adapter le diamètre en fonction de l'évent utilisé. Attention, le diamètre ne doit pas être inférieur à 8cm, sinon des bruits d'écoulement d'air vont apparaître. De plus, l'évent ne doit pas être plus long que 30 cm, sinon il débouchera trop près de la façade avant.

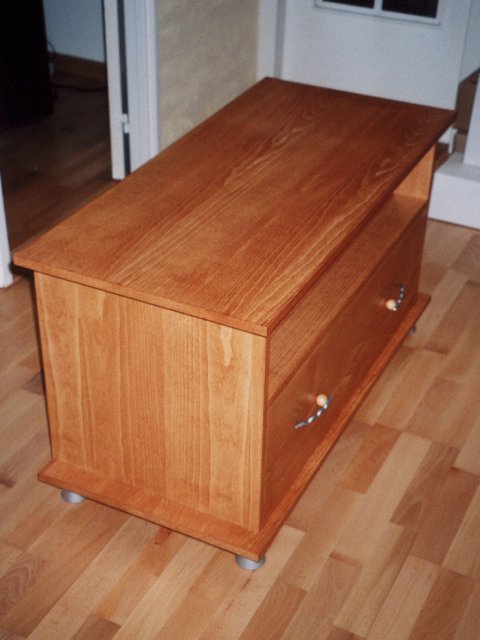

Fixer les poignées de la face avant AVANT de la coller. Fraisurer les trous pour cacher les têtes des vis (sinon, ça ne collera pas...). Assurer les vis avec des points de colle à bois. Ca évitera qu'elles travaillent avec les vibrations du haut-parleur.
Maintenant, on peut coller les panneaux avants, latéraux puis supérieur. Procéder en plusieurs étapes, et s'assurer que tout est bien 'carré' après chaque collage.
Garnir la paroie supérieure du caisson (celle qui est derrière le haut-parleur) avec de la laine accoustique. Un carré de 30cm de côté suffit.
Incliner le caisson, et fixer le haut parleur avec soin.
Brancher les cosses du module d'amplification sur le haut-parleur, en respectant les couleurs (rouge sur rouge). Fixer hermétiquement le module d'amplification.
Vernir le tout (utiliser au moins deux couches).

Voilà ! C'est fini ! Il ne reste plus qu'à rôder le haut-parleur avec un ou deux films et un peu de musique.

Quelques conseils

Commander le bois déjà découpé aux bonnes dimensions ! Seuls les courageux ou les personnes bien outillées peuvent découper un panneau au quart de millimètre près sur 1 mêtre de long...
Etaller la colle au pinceau, en une couche dense et régulière (mais pas trop épaisse). Toujours bien nettoyer les surfaces à coller avant d'appliquer la colle.
Assembler les panneaux deux par deux, ou trois par trois. Laisser la colle bien prendre entre deux collages. Dans certains livres, ils assemblent tout en une seule fois. Vu le poids du bois, je ne m'y suis pas essayé !
Prévoir une grosse chute de bois pour faire les essais de teinte ! J'ai perdu un panneau de hêtre de 100x50cm en utilisant une teinte qui ne me plaisait pas. Bien laisser sécher la teinture pour obtenir l'aspect final.
Soigner l'étanchéité du caisson. Le seul endroit par lequel l'air doit passer est l'évent. Donc : bien fixer le haut-parleur et le module d'amplification. Utiliser des joints d'étanchéité de fenêtre si nécessaire.
